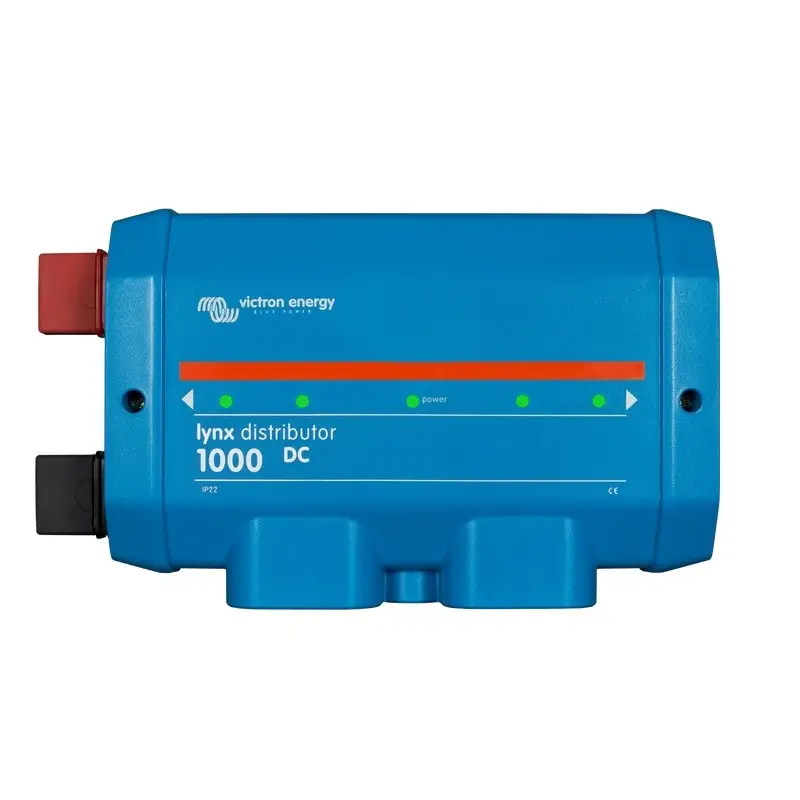

Modul Lynx Distributor obsahuje kladnou a zápornou přípojnici a umožňuje připojení pro 4 jednotlivé okruhy, zátěže nebo skupiny DC zařízení. Každý DC okruh je jištěn vlastní pojistkou.
Pro každou pojistku je k dispozici volitelná funkce LED, která signalizuje pokud je pojistka přerušená. Pokud chcete využívat LED indikaci přerušené pojistky, je třeba připojení k Lynx Shunt. Lynx Shunt poskytuje pro Lynx Distributor napájecí napětí pro vnitřní elektroniku.
Pro připojení Lynx Shunt k Lynx Distributor se používá kabel s konektory RJ11. Tento kabel RJ11 je dodáván s distributorem v krabici. Na Lynx Shunt jsou dva porty a je možné použít jeden.
Když je vše v pořádku, svítí pouze centrální zelená LED. Když je pojistka přerušená, nebo chybí, centrální LED dioda a LED dioda přerušené pojistky se zbarví červeně. Pokud nepoužíváte všechny připojovací terminály, bude nutné na ně nainstalovat pojistky nebo propojky, aby u nich zhasly červené LED diody.
Pojistky nejsou součástí Pojistky naleznete ZDE. Vybírejte typ pojistky DC pojistka MEGA.
Lynx Distributor nepodporuje přímou komunikaci s GX zařízeními pomocí protokolu VE.Can.
Prohlédněte si podrobný online manuál s popisem všech funkcí zde.
VZOROVÉ SCHÉMA ZAPOJENÍ:
ParametryVýrobce:Victron Energy
Označení (kód) výrobce:Lynx Distributor 1000A DC
Délka [mm]:282
Šířka[mm]:172
Výška [mm]:78
Hmotnost [kg]:2,27
Typ kontaktu:M8
