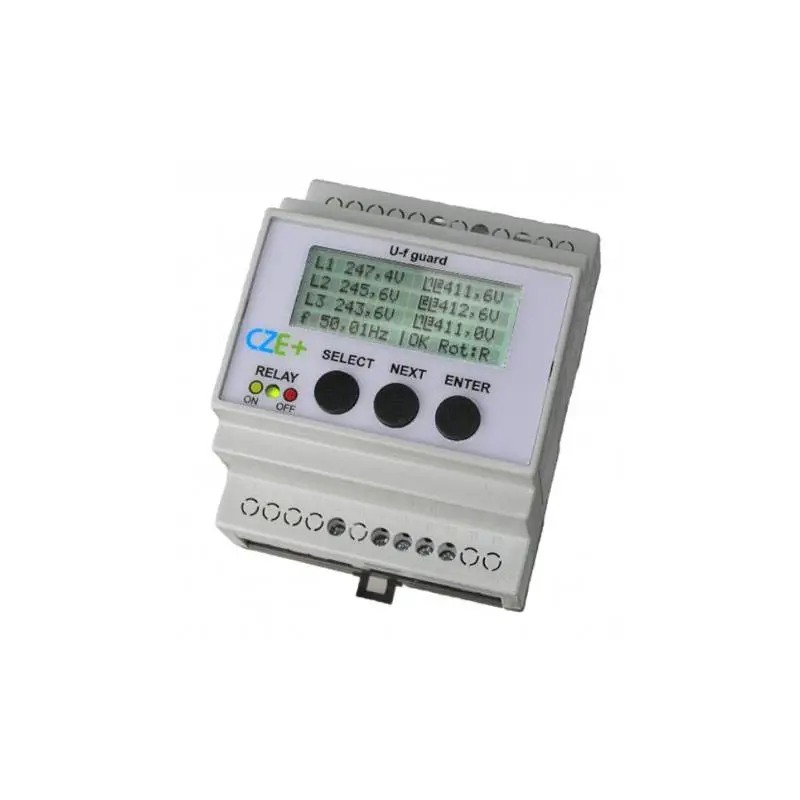

Napěťová a frekvenční ochrana U-f guard – HDO
Třístupňová síťová ochranapro 3-fázové i 1-fázové soustavy se sledováním frekvence, fázových nebo sdružených napětí. Navíc přístroje v prodeji od 1. 2. 2020 lze použít i jako náhradu za jednostupňové nebo dvoustupňové ochrany pokud se nastaví v menu na měření v módu jedno nebo dvou stupňů měření, aby přístroje neměřily v prvním stupni nadpětí agregované hodnoty 10 minutových intervalů.
Rozsah vypínacích napětí a frekvencí i reakční časlze jednoduše nastavit pomocí podsvíceného displeje a jednoduchého menu. Měření parametrů sítě je možné nastavit buďpro třífázovou nebo jednofázovou soustavu, kde není požadována přítomnost všech tří fází.
Síťovou ochranu lze nastavit pro měření v jednom, dvou nebo třech stupních. Při nadpis prvního stupně je po nastavení reakční doby 3 s přístroj automaticky nastaven pro agregaci dle ČSN EN 61000-4-30 třídy S.
Bílé LED podsvícení umožňuje sledovat zobrazované hodnoty i v místech instalace, kde by jinak byla špatná viditelnost. Stav sepnutí relé je navíc indikován přídavnou dvoubarevnou LED. Zařízení také ukládá chybové stavy do paměti a pomocí displeje je možné zobrazit počet jednotlivých chyb. Dále se ukládá čas, po který je zařízení v provozu. Třetím ukládaným údajem je čas, po který je odpojen kontakt relé, ovládající výkonový spínací prvek.
Predĺženie doby odopnutí kontaktov výstupného relé od okamihu detekcie chyby v sieti a to až 30 minút od posledne zaznamenaného prekročenia napätia alebo frekvencie. Nie je teda nutné ochranu v elektroinštalácii dovybavovať časovacím relé pri požiadavke dlhých časov pre odpojenie výkonového zariadenia.
Technické parametry
- Rozsah měřicího napětí:160 – 300 Vac / 150 – 485 Vac, 40 – 300 Vac / 80 .. 485 Vac volitelně na obj.
- Napájecí napětí, příkon:150 – 300 Vac, 50 Hz ± 10%, <3W, rozšíření podpětí od 40 Vac 0,5 s volit. na obj.
- Stupně nastavení ochrany:jednofázové nebo třífázové, volba měření v 1, 2 nebo 3 stupních
- Rozsah nastavení napěťové ochrany, přesnost měření:160 Vac – 276 Vac (mer. L proti N) ± 0,5% S tr. , Alt. 100 Vac – 288 Vac volitelně na objednávku, 280 Vac – 485 Vac (mer. L proti L) ± 0,5% S tr.
- Rozsah nastavení frekvenční ochrany, rozsah zobrazení, přesnost měření:46,00 – 54,50 Hz, 46,000 – 54,500 Hz, ± 0,005 Hz
Sledovací doba – časové měřící okno, krok nastavení
- 1. stupeň:podpětí 0,040 – 2 s, krok 20 ms, nadpětí 0,040 – 3,2 s, krok 20 ms, pod / nadfrekvencia: 0,040 – 0,6 s, krok 20 ms
- 2. stupeň:podpětí 0,040 – 2 s, krok 20 ms, nadpětí 0,040 – 1 s, krok 20 ms, pod / nadfrekvencia: 0,040 – 0,6 s, krok 20 ms
- 3. stupeň:nadpětí 0,100 s při volbě 276 nebo 287 V
- Měření napěťové asymetrie:1 – 20%, po 1%, vel. Kroku 1% z Un = 230 V
- Vstupní kontakt pro vodič signálu od zařízení hromadného dálkového ovládání:požadovaná impedance připojovaného vodiče menší než 1 kOhm při měření mezi vodičem N a vodičem signálu od dekodéruHDO při sepnutém stavu vnitřního relé dekodéru, reakční doba: < 20 ms
Výstupní kontakty- elektromechanické relé
- Zákl. verze jednopólový odpínač:6 A / 250VAC
- Rychlost odezvy:<10 ms
- Max. počet sepnutí:105 při men. hodnotách
- Nastavitelný čas setrvání znovuzopnutia kontaktů relé od okamžiku odeznění chyby sítě nastavitelné od: 5 s do 30 min, krok 1 s
- Zaznamenávání data a času přepnutí kontaktů elektromech. relé:podrobné údaje o 14 posledních detekovaných odpojení
- Hodiny:nastavitelný kalendář s přesností hodin ± 1 min / měs, po odepnutí napájení si přístroj uchovává čas díky vnitřní baterii (> 5 let)
- Pracovní teplota, vzdušná vlhkost:-20 ° C .. + 60 ° C, 95% <0,02% / ° C
- Teplota skladování, vzdušná vlhkost:-30 ° C .. + 70 ° C, 95% (nekondenzující)
- Průřez vodičů na svorky max .:2,5 mm2
- Pouzdro přístroje:materiál ABS, samozhášivý podle normy UL94-V1
- Montáž:symetrická lišta 35 mm, šířka 70 mm (4 moduly)
- Zobrazení:LCD displej, podsvícení, dvoubarevná LED pro indikaci stavu relé
- Elektrická životnost relé, přístroje:105sepnutí při jmenovitém výkonu, celková životnost> 40000 hodin
- Způsob ovládání, nastavení, normy:3 tlačítka, přístup přes čtyřmístné heslo, na zvláštní objedn. lze přiřadit unikátní heslo, EN 60255-1; 60255-127; 61010-1, 2-201; 61000-4-30 ve třídě S; 50438; 50160 třída 2
