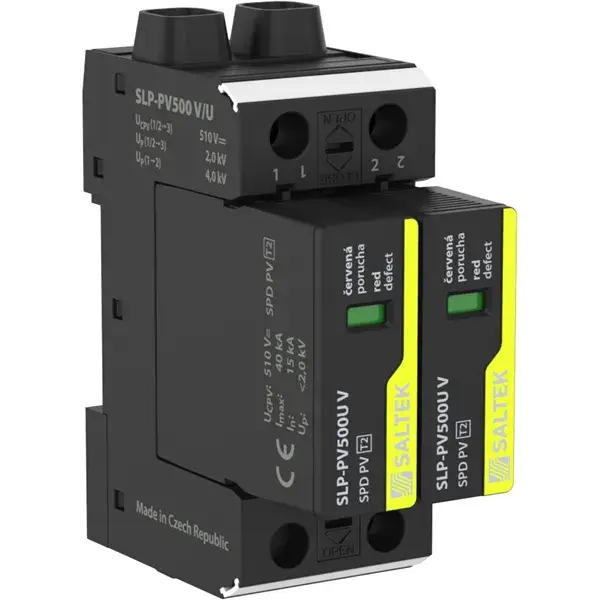

Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických systémů s maximálním trvalým pracovním napětím 510 V DC.
Fotovoltaická zařízení představují technologicky i finančně náročné realizace, jejichž životnost musí být, z důvodu návratnosti vložených prostředků, několik desetiletí. Standardně výrobci garantují životnost těchto zařízení okolo dvaceti let.
Pro bezporuchový provoz fotovoltaických (PV) systémů je nutné již při projektování této technologie a pozdější realizaci počítat s komplexní ochranou před atmosférickým a indukovaným přepětím. Z těchto důvodů je třeba aplikovat ochranu nejen na výstupní AC straně měniče, ale také na straně fotovoltaických panelů – DC strana.
Srdcem, klíčovým zařízením, celého fotovoltaického systému je frekvenční měnič a tak je nutné ochranu před bleskem a přepětím zaměřit právě na něj a zároveň jej začlenit do konceptu celého systému ochrany před bleskem a přepětím. Zároveň musí být fotovoltaické články a jejich nosné konstrukce zahrnuty do návrhu zemnění
TECHNICKÉ PARAMETRY:
- Označení: SLP-PV500 V/U(S)
- Jmenovitý svodový rázový proud (8/20): In = 20 kA (8/20 µs)
- Maximální napětí: UCPV = 510 V DC
- Imax = 40 kA (8/20 µs)
- Up ≤ 1,8 kV
- (S) volitelná dálková signalizace
- Napěťová ochranná hladina: 4kV
- Zkratová odolnost: 63A DC
- Krytí: IP20
- Rozsah pracovních teplot: -40 až +80
- Vodič tuhý max.: 50mm2
- Vodič ohebný max.: 35mm2
Příklad instalace:
ParametryVýrobce:Saltek
Model:SLP-PV500 V/U(S)
Jmenovitý svodový rázový proud (8/20):20 kA (8/20 µs)
Jmenovité napětí [V]:do 510 V DC
Maximální proudové zatížení [A]:40 kA
Způsob montáže:DIN lišta 35 mm
Krytí IP:20
Rozsah provozních teplot [°C]:-40 až +80
