Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických systémů s maximálním trvalým pracovním napětím 500 VDC.

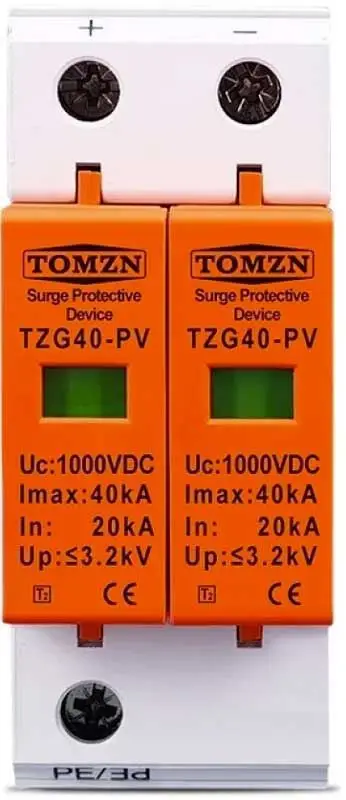

TZG40-PV je zařízení pro přepěťovou ochranu s rychlou protektivní reakcí při zásahu bleskem. Chrání váš elektrický systém a zatěžovaná zařízení před bleskem a okamžitým přepětím. Toto zařízení je klasifikováno jako přepěťová ochrana typu T2. Je široce používané v solárních rozvaděčích, měničích napětí a DC distribučních skříních.
Fotovoltaická zařízení představují technologicky i finančně náročné realizace, jejichž životnost musí být, z důvodu návratnosti vložených prostředků, několik desetiletí. Standardně výrobci garantují životnost těchto zařízení okolo dvaceti let.
Pro bezporuchový provoz fotovoltaických (PV) systémů je nutné již při projektování této technologie a pozdější realizaci počítat s komplexní ochranou před atmosférickým a indukovaným přepětím. Z těchto důvodů je třeba aplikovat ochranu nejen na výstupní AC straně měniče, ale také na straně fotovoltaických panelů – DC strana.
Srdcem, klíčovým zařízením, celého fotovoltaického systému je frekvenční měnič a tak je nutné ochranu před bleskem a přepětím zaměřit právě na něj a zároveň jej začlenit do konceptu celého systému ochrany před bleskem a přepětím. Zároveň musí být fotovoltaické články a jejich nosné konstrukce zahrnuty do návrhu zemnění
TECHNICKÉ PARAMETRY:
menovité napětí: 500V DC
Doba odezvy: <25ns
Jmenovitý vybíjecí proud: 20kA
Maximální vybíjecí proud: 40kA
Úroveň napěťové ochrany: 3.0kV
Stupeň krytí: IP 20
Montáž na lištu: DIN lišta 35 mm
Rozsah provozních teplot: –40°~80°C
Počet pólů: 2
PŘÍKLAD INSTALACE:
ParametryVýrobce:TOMZN
Model:TZG40-PV 500V
Jmenovitý svodový rázový proud (8/20):20 kA (8/20 µs)
Jmenovité napětí [V]:do 500 VDC
Maximální proudové zatížení [A]:40 kA
Typ ochrany před přepětím:T2
Způsob montáže:DIN lišta 35 mm
Počet pólů:2
Krytí IP:20
Rozsah provozních teplot [°C]:-40 až +80
Záruční doba prodejce [měsíců]:24
