Popis
Kompletní specifikace

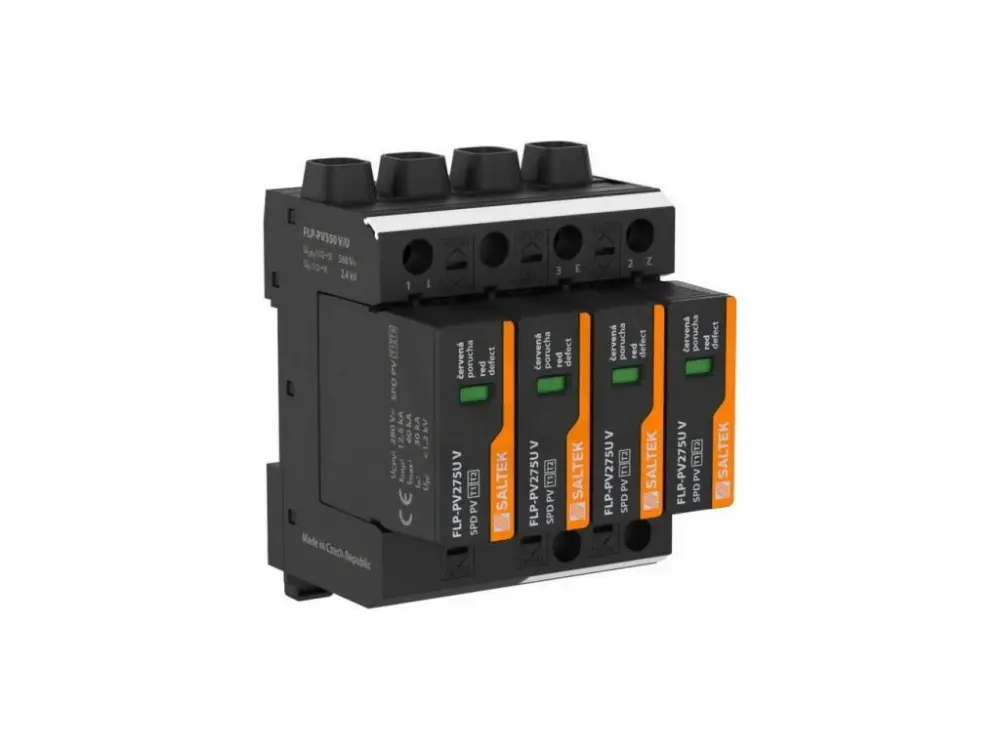

Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických systémů s maximálním trvalým pracovním napětím 550 V DC.
Fotovoltaická zařízení představují technologicky i finančně náročné realizace, jejichž životnost musí být, z důvodu návratnosti vložených prostředků, několik desetiletí. Standardně výrobci garantují životnost těchto zařízení okolo dvaceti let.
Pro bezporuchový provoz fotovoltaických (PV) systémů je nutné již při projektování této technologie a pozdější realizaci počítat s komplexní ochranou před atmosférickým a indukovaným přepětím. Z těchto důvodů je třeba aplikovat ochranu nejen na výstupní AC straně měniče, ale také na straně fotovoltaických panelů – DC strana.
Srdcem, klíčovým zařízením, celého fotovoltaického systému je frekvenční měnič a tak je nutné ochranu před bleskem a přepětím zaměřit právě na něj a zároveň jej začlenit do konceptu celého systému ochrany před bleskem a přepětím. Zároveň musí být fotovoltaické články a jejich nosné konstrukce zahrnuty do návrhu zemnění.
POUŽITÍ:
- Varistorový svodič bleskových proudů zapojený do ‚U‘
- K ochraně fotovoltaických instalací především na střeše, tam kde není dodržena dostatečná vzdálenost (připojení k LPS)
- Volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC
TECHNICKÉ PARAMETRY:
| Typ SPD | PV T1, PV T2 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí mód +/PE, -/PE | UCPV | 560,00 V DC |
| Jmenovitý zkratový proud | ISCPV | 10 000 A DC |
| Reziduální proud mód +/PE, -/PE | IPE | 0,500 mA AC |
| Reziduální proud mód +/PE, -/PE | IPE | 0,010 mA DC |
| Celkový výbojový proud (10/350 µs) | ITotal(10/350) | 25,00 kA |
| Impulsní výbojový proud (10/350 µs) | Iimp | 12,50 kA |
| Celkový výbojový proud (8/20 µs) | ITotal(8/20) | 120,00 kA |
| Jmenovitý výbojový proud (8/20 µs) | In | 30,00 kA |
| Maximální výbojový proud (8/20 µs) | Imax | 60,00 kA |
| Napěťová ochranná hladina mód +/- | Up | 4,80 kV |
| Napěťová ochranná hladina mód +/PE, -/PE | Up | 2,40 kV |
| Doba odezvy | ta | 25 ns |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Signalizace poruchy | červené zbarvení indikačního pole | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-31 | |
| Třída ETIM | EC001457 | |
| Náhradní modul | FLP-PV275U V/0 | |
| Celní nomenklatura | 85363090 | |
| EAN | 8595090561453 |
Příklad instalace:
ParametryVýrobce:Saltek
Model:FLP-PV550 V/U
Jmenovitý svodový rázový proud (8/20):120 kA (8/20 µs)
Jmenovité napětí [V]:do 550 V DC
Maximální proudové zatížení [A]:60 kA
Způsob montáže:DIN lišta 35 mm
Krytí IP:20
Rozsah provozních teplot [°C]:-40 až +80
Stupeň ochrany před přepětím [SPD]:PV T1 + T2
Záruční doba prodejce [měsíců]:24
