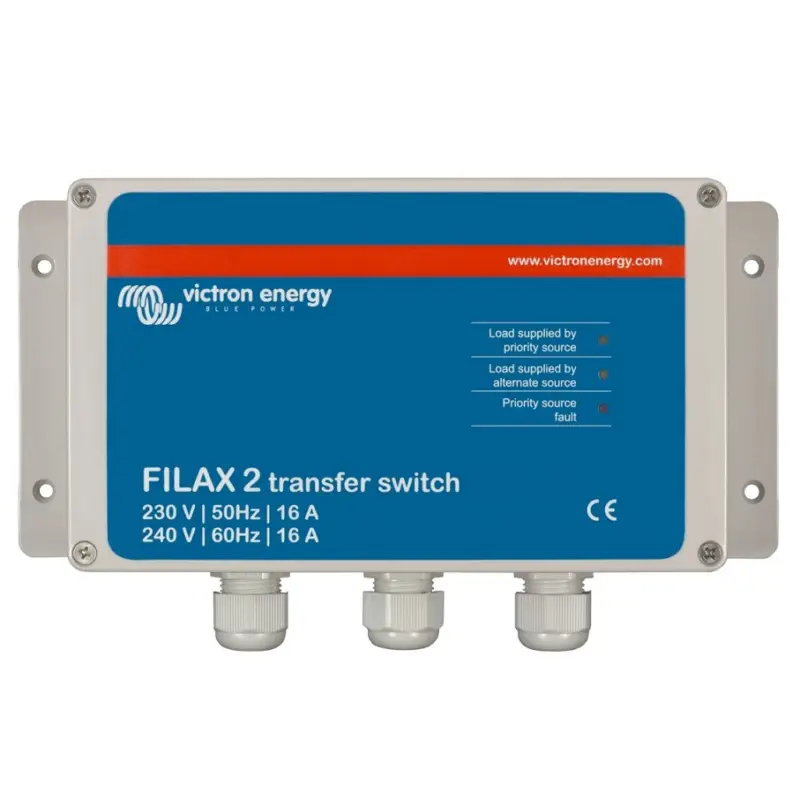

Přepínač Filax byl vyvinut pro přepínání napájení citlivých přístrojů jako např. počítače, průmyslové řídící systémy nebo moderní audiovizuální a zábavná technika z prioritního AC zdroje na druhý alternativní zdroj. Typickým prioritním zdrojem je el. rozvodná síť, generátor nebo jiný zdroj např. místní el. přípojka např. v přístavu nebo v kempu. Typickým alternativním zdrojem je DC-AC střídač (invertor).
Z důvodu velmi vysoké rychlosti přepnutí, která je nižší než 20 milisekund, budou citlivé přístroje a zařízení pokračovat v činnosti bez přerušení. Filax není určen pro nepřerušitelné napájení velikých domácích spotřebičů, jako jsou např. pračky nebo elektrické motory z důvodu příliš velkých náběhových proudů.
Možnost nastavení pracovní frekvence 50 nebo 60 Hz pomocí propoje (jumperu).
Přepnutí z prioritního na alternativní AC zdroj dojde pokud klesne napětí prioritního zdroje pod hodnotu 180 V nebo klesne frekvence prioritního zdroje pod hodnotu 45 Hz (46 Hz) nebo naopak nad hodnotu 60 Hz (68 Hz). Zpětné přepnutí na prioritní zdroj proběhne nejdříve za 30 sekund. Pokud se parametry dostanou zpět do přijatelných hodnot, což je napětí minimálně 188 V, minimální frekvence 47 Hz (52 Hz) nebo 56 Hz (63 Hz). Hodnoty v závorkách platí pro frekvenci 60 Hz.
Instaluje se na suché a dobře větrané místo. Vstupy musí být chráněny proti proudům přesahující 16 A. Pokud je souhrnný odběr spotřebičů menší jak 850 W, odstraňují se ze zařízení Filax manuálně propoje (jumpery).
K dispozici i varianta zařízení Filax-2 110V/50Hz-120V/60Hz s pracovním napětím 110 a 120 V.
Technické informace:
Maximální přepínaný proud: 16 ASpodní hodnota napětí prioritního zdroje pro jeho přepnutí: 180 VSpodní hodnoty napětí prioritního zdroje pro jeho zpětné zapojení: 188 VSpodní hodnota frekvence prioritního zdroje pro jeho přepnutí: 45 (46) HzSpodní hodnota frekvence prioritního zdroje pro jeho zpětné zapojení: 47 (52) HzHorní hodnota frekvence prioritního zdroje pro jeho přepnutí: 60 (68) HzHorní hodnota frekvence prioritního zdroje pro jeho zpětné zapojení: 56 (63) HzMaximální kontinuální napětí prioritního zdroje: 260 VMaximální délka přepínacího času (obousměrně): 16 msMinimální časová prodleva zpětného přepnutí z alternativního zdroje na prioritní: 30 sRozsah pracovních teplot: od -20 do + 50 °CMaximální přípustná vlhkost (nekondenzující): 95%Indikace napájení z prioritního zdroje: žlutá LED diodaIndikace napájení s alternativního zdroje: žlutá LED diodaIndikace porucha nebo selhání prioritního zdroje: červená LED diodaMateriál krytu: termoplast (ABS)Barva krytu: RAL7035Stupeň krytí: IP65Hmotnost: 0,8 kgRozměry (délka x šířka x výška): 120 x 255 x 75 mmParametryKód výrobce [označení]:Filax-2
Výrobce:Victron Energy
