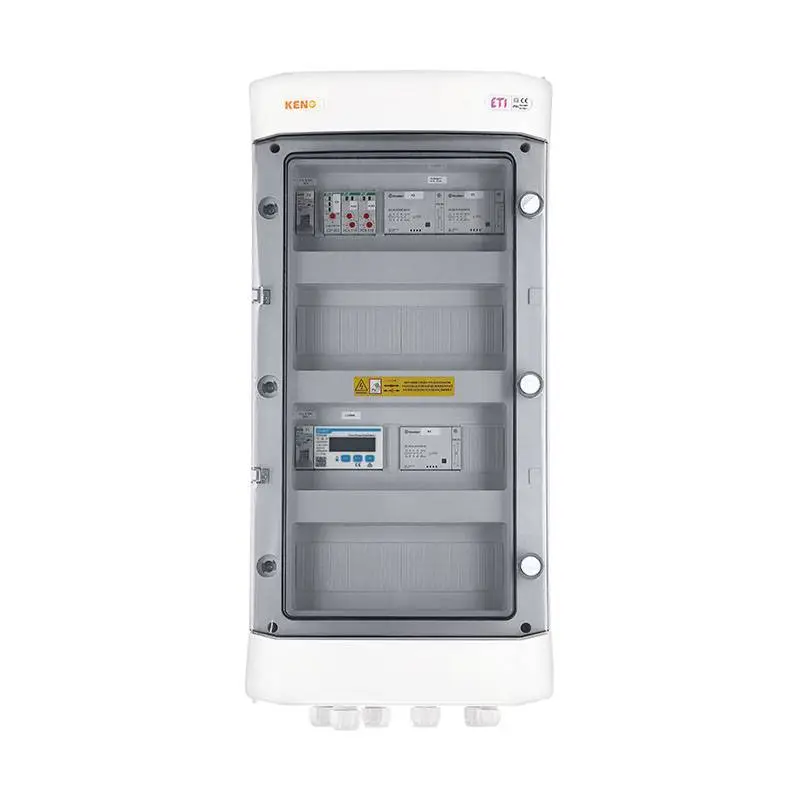

Propojovací skříňka KENO SH-AIO3H-SZR
Spolehlivý nouzový vypínač pro vaši fotovoltaickou instalaci.
Propojovací skříňka SH-AIO3H-SZR je určena speciálně pro třífázové hybridní měniče FoxEss AIO 3H (5,0-E – 10,0-E) a FoxEss H3 (5,0-E – 12,0-E). Zajišťuje automatické přepínání mezi síťovým a nouzovým napájením v případě výpadku proudu a zaručuje nepřerušený provoz vybraných okruhů.
Hlavní výhody
- Automatický přenos energie mezi veřejnou sítí a záložním zdrojem (výstup měniče EPS).
- Rychlá odezva: přepnutí do nouzového režimu přibližně za 3 sekundy.
- Podpora nevyrovnaného zatížení v nouzovém režimu – vhodné pro domácnosti i menší provozy.
- Krytí IP65– vhodné pro vnitřní i venkovní instalaci.
- Místo pro měřič (např. FoxEss DTSU666).
Technické parametry
Kompatibilita a použití
- Kompatibilita: FoxEss AIO 3H: 5.0-E – 10.0-E / FoxEss H3: 5.0-E – 12.0-E
- Typ sítě: TN-S / TN-C-S
- Záložní okruh: Energy storage / PV generátor
- Využití energie v záložním režimu: Závisí na výkonu měniče
Elektrické parametry
- Jmenovité síťové napětí: 230 / 400 V
- Jmenovitá frekvence: 50 Hz
- Typ připojení: 3 fáze + N
- Maximální vstupní proud: 50 A
- Jistící prvky: K1/K2 63 A
Časy přepínání
- Přepnutí ze sítě: > 0.2 s
- Přepnutí do EPS režimu: cca 3 s (v závislosti na výkonu měniče)
Konstrukce a rozměry
- Krytí: IP65 (odolnost proti prachu a vodě)
- Rozměry (V x Š x H): 653 x 319 x 144 mm
- Hmotnost: 6,08 kg
- Materiál skříňky: Plast
- Možnost instalace elektroměru: Ano
Kabelové přípojky a svorky
- Kabelové vývodky: 5x M25; 1x M16
- Terminál EPS měniče: Svorkovnice 10 mm2
- Terminál invertoru a síťového zatížení: Svorkovnice 10 mm2
- Terminál sítě: Svorkovnice 10 mm2
- Terminál záložního zatížení: Svorkovnice 10 mm2
Provozní podmínky
- Provozní teplota: -20 až 40 °C
- Zapojení musí provést kvalifikovaný elektrikář v souladu s doporučeními výrobce měniče.
- Nesprávnou instalací nebo úpravou skříně zaniká záruka.
- Při výpadku jedné fáze se zdroj automaticky přepne na záložní zdroj.
